TARJETA MADRE LAPTOP SAMSUNG- BA92-08336A
TARJETA MADRE LAPTOP SAMSUNG- BA92-08336A
Couldn't load pickup availability

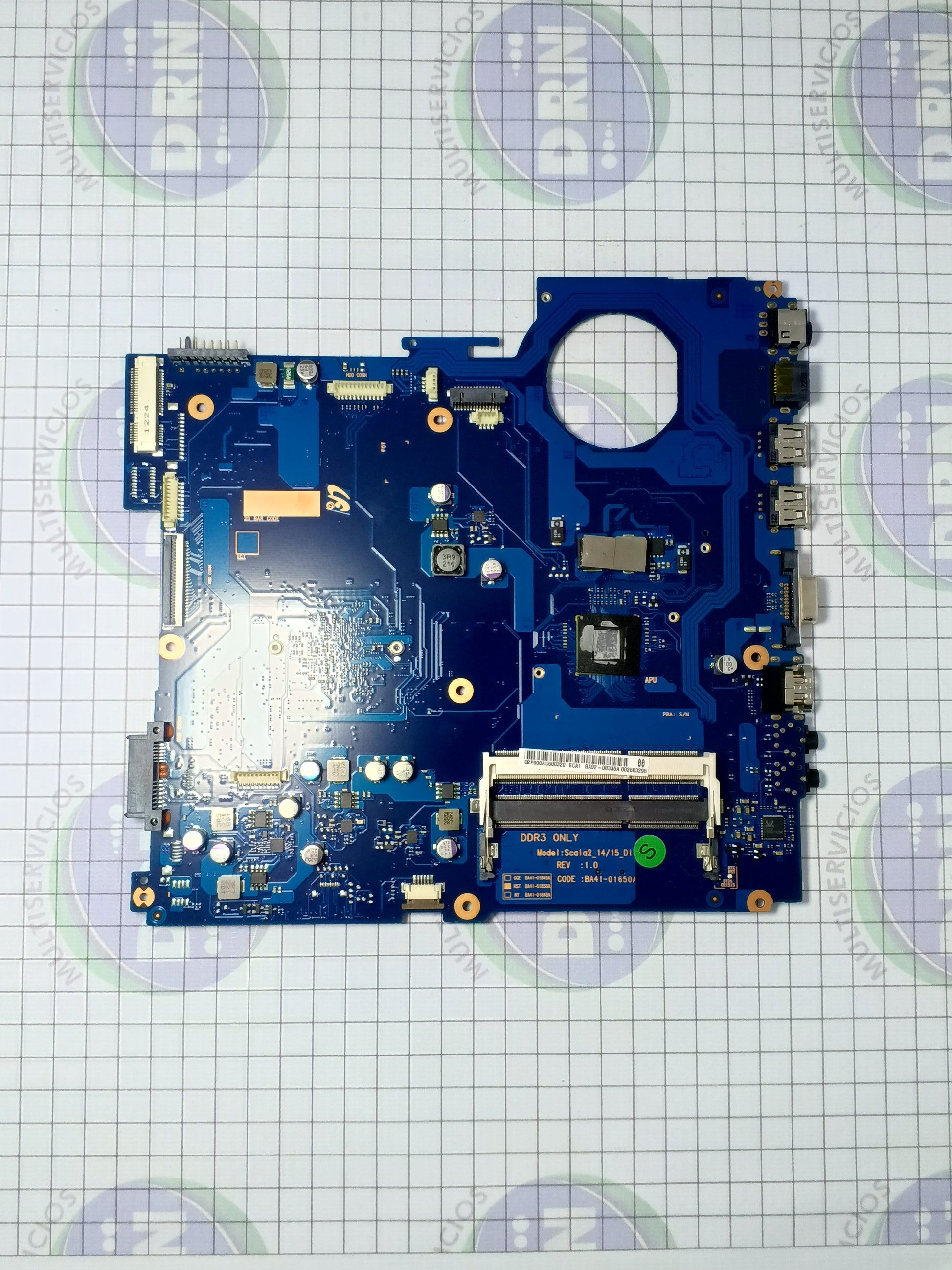

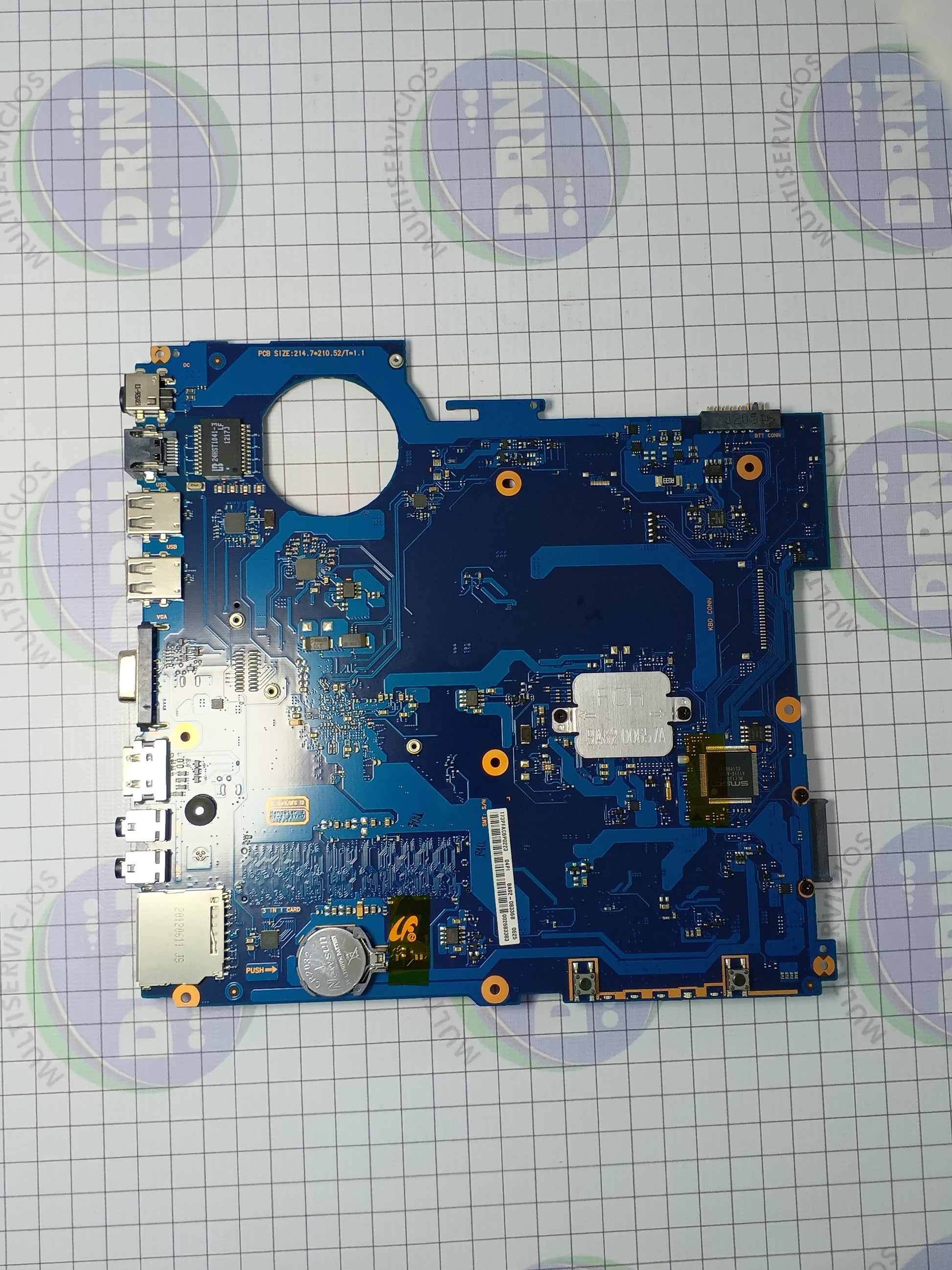

La Tarjeta Madre BA92-08336A es el componente principal de hardware para laptops Samsung de la serie RV y NP. Esta placa integra los componentes críticos del sistema, incluyendo el zócalo del procesador, las ranuras de memoria RAM, el chip gráfico y todos los puertos de comunicación interna y externa.
Si su laptop presenta los siguientes síntomas, la tarjeta madre podría requerir un reemplazo:
Fallo de Encendido: La laptop no enciende ni muestra luces de carga, a pesar de tener un cargador funcional.
Pantalla Negra: El equipo enciende (se escuchan ventiladores), pero no genera imagen en pantalla ni en monitores externos.
Apagones Repentinos: El sistema se apaga solo debido a fallas en los reguladores de voltaje internos (VRM).
Puertos Dañados: Los puertos USB, HDMI o el conector de carga están soldados a la placa y han dejado de funcionar por daño físico o cortocircuito.
Descripción Técnica
| Característica | Detalle |
| Número de Parte | BA92-08336A |
| Referencia de Placa (PCB) | SCALA2-R / BA41-01608A / BA41-01609A |
| Marca | Samsung (Original) |
| Zócalo de CPU (Socket) | Compatible con procesadores Intel (Series Celeron, Pentium, Core i3/i5 de 2da generación). |
| Tipo de Memoria | DDR3 (Generalmente 2 ranuras SODIMM). |
| Chipset | Intel HM65 (o similar según revisión). |
| Puertos Integrados | VGA, HDMI, RJ-45 (Ethernet), USB 2.0, Jacks de Audio. |
Advertencia de Seguridad: El reemplazo de una tarjeta madre de laptop es un procedimiento complejo que requiere el desmontaje total del equipo. Desconecte la batería y el cargador antes de iniciar. Tenga especial cuidado con las descargas electrostáticas y asegúrese de aplicar pasta térmica nueva al procesador y chip gráfico durante la instalación.
Compatibilidad y Referencia Cruzada
Esta placa es el núcleo de varios modelos populares de la línea económica y de hogar de Samsung de principios de la década de 2010.
Números de Parte de Referencia Cruzada:
BA92-08336B
BA92-07616A
BA92-07616B
Modelos de Laptop Samsung Compatibles (Lista Parcial):
Samsung RV420 (Serie NP-RV420)
Samsung RV520 (Serie NP-RV520)
Samsung NP300 (Algunas variantes de la serie NP300V4A / NP300V5A)
Nota Importante: Samsung suele utilizar la misma base de placa (SCALA2-R) para diferentes modelos. Sin embargo, el número BA92-08336A identifica la configuración exacta de conectores y si incluye video integrado (Intel HD) o video dedicado (NVIDIA/AMD). Verifique siempre que el número de parte coincida con el impreso en la etiqueta debajo de las ranuras de memoria RAM.
