TIMER LAVADORA FRIGIDAIRE MODELO- 137169400
TIMER LAVADORA FRIGIDAIRE MODELO- 137169400
Couldn't load pickup availability

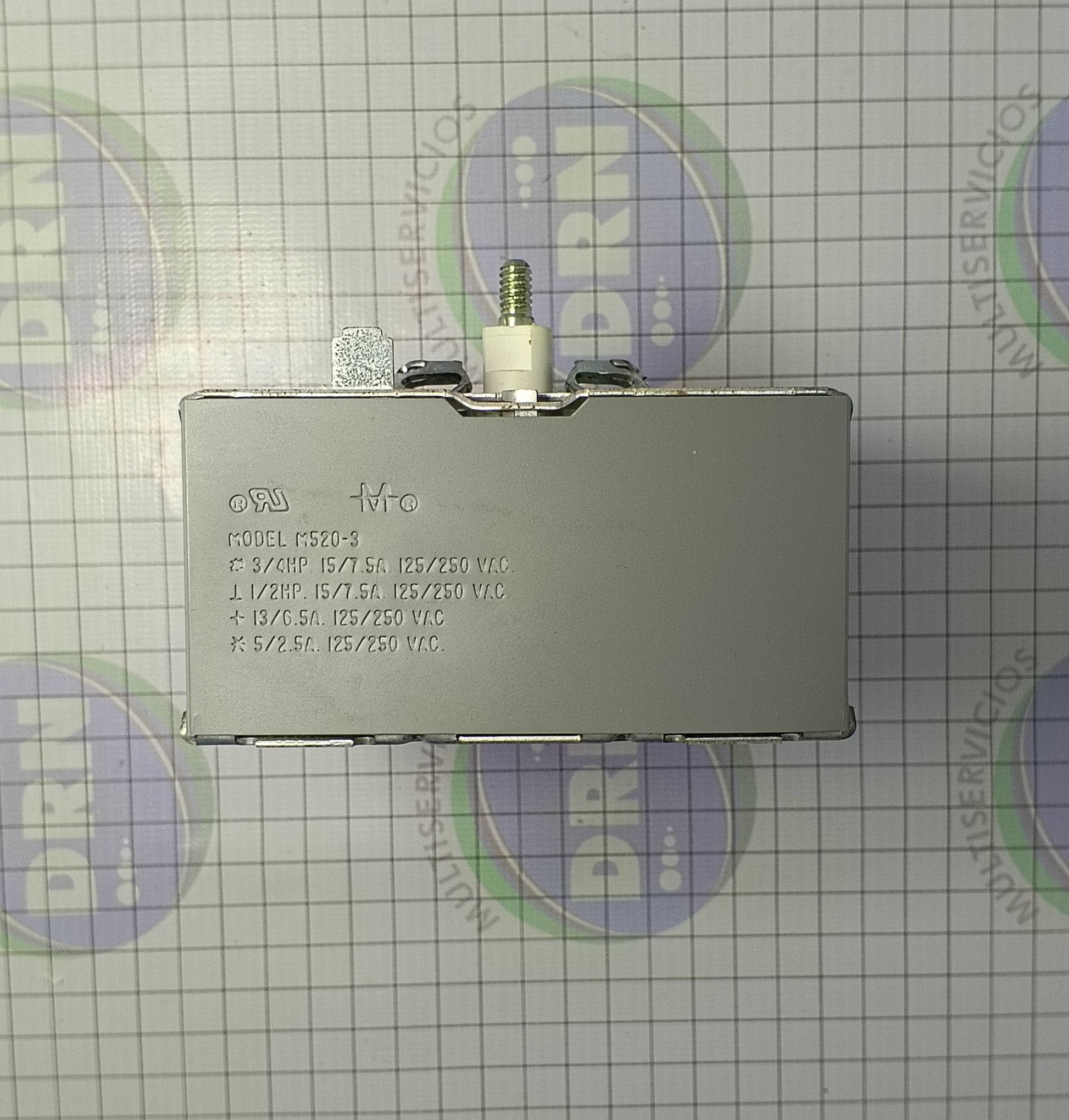

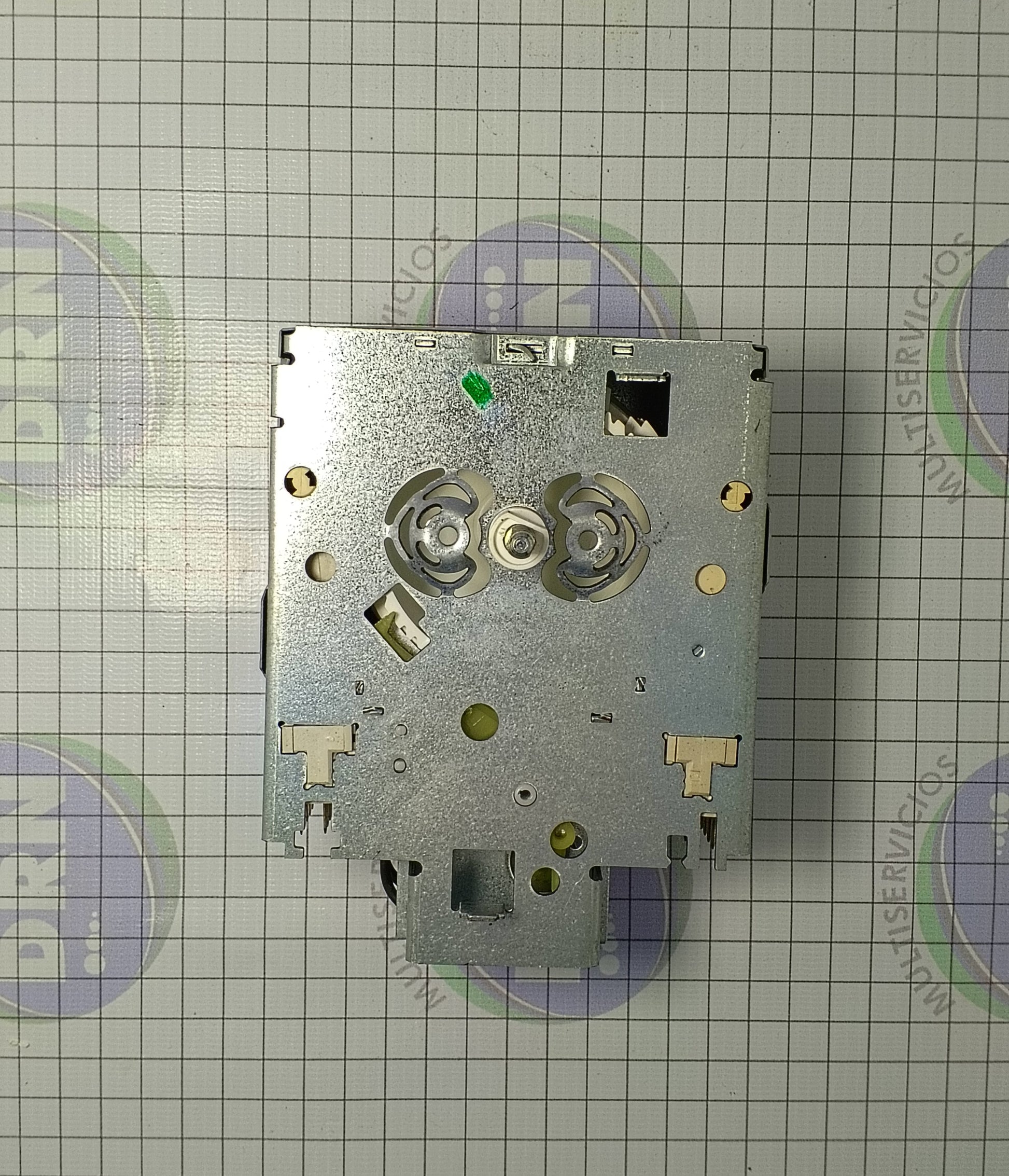

El Timer 137169400 es el componente electromecánico que controla la duración y la secuencia de los ciclos de lavado, remojo, centrifugado y enjuague en su lavadora de carga superior Frigidaire. A diferencia de las tarjetas electrónicas (main boards), este componente utiliza un motor interno y una serie de contactos eléctricos para avanzar a través del ciclo, según la posición de la perilla.
Si su lavadora presenta alguno de los siguientes fallos, es muy probable que el Timer sea la causa:
Ciclo Estancado: La lavadora comienza un ciclo pero se detiene y no avanza, obligándolo a girar manualmente la perilla para continuar.
Ciclo Incompleto: La lavadora se salta etapas del ciclo (ej. pasa de lavado a centrifugado sin enjuagar).
Fallo de Energía Constante: El Timer no envía energía a los componentes en el momento correcto (ej. no activa la válvula de llenado o el motor).
Ruido de Engranajes Defectuosos: Escucha un chasquido o ruido fuerte dentro del panel de control que no es normal.
Reemplazar el Timer defectuoso con la pieza original 137169400 es crucial para garantizar que los ciclos de lavado se ejecuten de manera precisa y completa.
Descripción Técnica
| Característica | Detalle |
| Número de Parte | 137169400 |
| Marca | Frigidaire / Electrolux (Pieza Genuina OEM) |
| Tipo de Componente | Timer Electromecánico (Cycle Control Timer). |
| Función | Gestiona el tiempo y la secuencia de los ciclos, activando los interruptores eléctricos para válvulas, motor y calentador. |
| Voltaje de Operación | Típicamente 120V AC para el motor interno del Timer. |
| Conectores | Múltiples terminales (pines) de conexión específicos para el arnés de cableado de la lavadora. |
| Ubicación Típica | Detrás del panel de control de la lavadora, conectado directamente a la perilla de selección de ciclo. |
Advertencia de Seguridad: La manipulación de componentes eléctricos requiere desconectar la lavadora de la fuente de alimentación antes de cualquier reparación. Solo personal técnico cualificado debe realizar el diagnóstico y el reemplazo.
Compatibilidad
El Timer 137169400 es una pieza de reemplazo directo para una variedad de lavadoras de carga superior fabricadas bajo el grupo Electrolux.
Números de Parte de Referencia Cruzada (Cross-Reference):
Esta pieza es el reemplazo directo y actualizado para los siguientes números de parte anteriores y alternativos:
137169401
137169402
AP4365775
PS2340798
134075500
Marcas Compatibles:
Frigidaire
Electrolux
Gibson
Kenmore (Modelos específicos fabricados por Frigidaire)
Nota Importante: En los Timers, la coincidencia del número de parte 137169400 es fundamental, ya que la configuración interna de los contactos es única para cada modelo y determina la duración y las etapas de los ciclos.
